Max. 230.4kbps、 RS-232 1通道、 RS-422/485 1通道。
使用串行通信模塊時，只需從工程軟件的通信協議程序庫中選擇，
即可進行支持MODBUS?等通用協議的數據通信。
2個通道均支持230.4kbps，通信時可充分發揮配對設備的性能。模擬量輸入通道數：4CH。
精度
環境溫度25正負5°C：正負0.1%以內R64P
環境溫度0～55°C：正負0.3%以內。
溫度系數：-。
共通
轉換速度：80μs/CH。
通道間絕緣：-。
絕對最大輸入：正負15V、30mA。
外部配線連接方式：18點螺釘端子臺。
電壓輸入
模擬量輸入電壓：DC?10～10V。
數字量輸出值：?32000～32000。
電流輸入
模擬量輸入電流：DC0～20mA。
數字量輸出值：0～32000。
16位高分辨率（1/32000）。
無需程序即可執行比例縮放和轉換運算。
最適合用于要求速度和精度的檢測設備。
輕松過濾高頻干擾。
通過報警輸出等執行事件驅動型程序。
通過工程軟件創建、輸出任意模擬量波形數據。
通道間絕緣。
與輸入輸出模塊相似，模擬量模塊是傳感器等各種模擬量軟元件與可編程控制器之間的接口。
與輸入輸出模塊的不同在于其處理的是模擬量電壓和電流信號而非ON/OFF信號。
MELSEC iQ-R系列的模擬量模塊配備了高速轉換(80μs/CH)、高分辨率(1/32,000)、通道間絕緣、異常信號檢測等各種便捷功能，

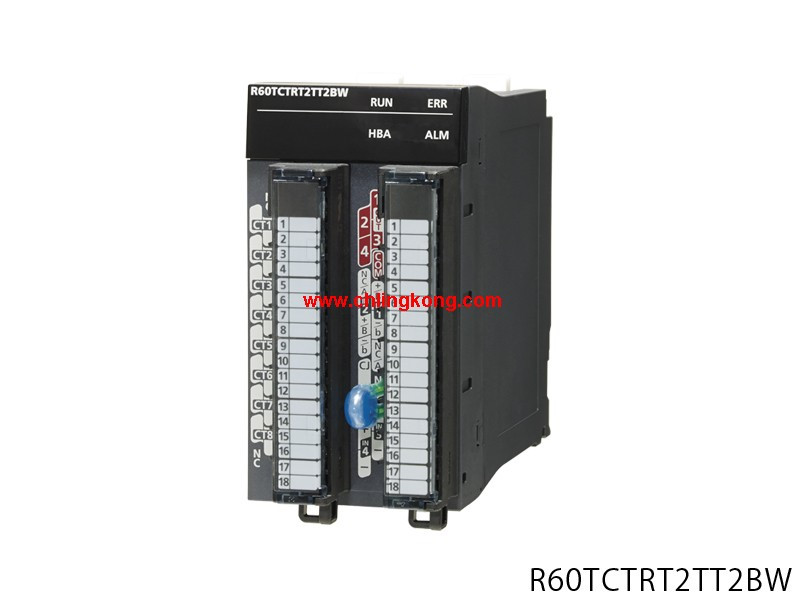

可實現高精度的模擬量控制。模擬量輸入通道數：8CH。
冷端補償精度：-。
可使用的熱電偶：-。
可使用的測溫電阻：Pt100、JPt100、Ni100、Pt50。
分辨率：0.1℃。
轉換速度：10ms/CH。
通道間絕緣：隔離變壓器絕緣。
斷線檢測：有。
外部配線連接方式：40針連接器。
輸出
溫度測量值（16位帶符號二進制）：?2000～8500。
縮放值（16位帶符號二進制）：有。
無需程序即可執行轉換運算、比例縮放
可使用參數輕松設定轉換運算和比例縮放，無需創建專用的程序。
因此，有助于降低程序的開發成本并減小程序容量。
高速數據采樣不受掃描時間影響。
模擬量輸入模塊具有記錄功能，可高速收集工業用途中需求較多的模擬量輸入數據。
可在設定周期內連續收集數據，每個通道最多可存儲10000點的記錄數數據。
此外，可將程序中的任意時間和數據的狀態變化作為保持觸發器，
據此來停止收集數據。可通過該功能能保存保持觸發狀態前后的模擬量輸入數據，
便于確定發生的現象和收集試驗數據。比如電機的檢測設備就使用了這一功能。
可從可編程控制器向變頻器和功率計發送試驗?zāi)Ｊ降目刂浦噶睿?br/> 同時高速收集待測電機的測試數據。
