3C-2V/5C-2V同軸電纜。
雙重環路。
遠程I/O網絡（遠程控制站）。
如何選擇三菱PLC。

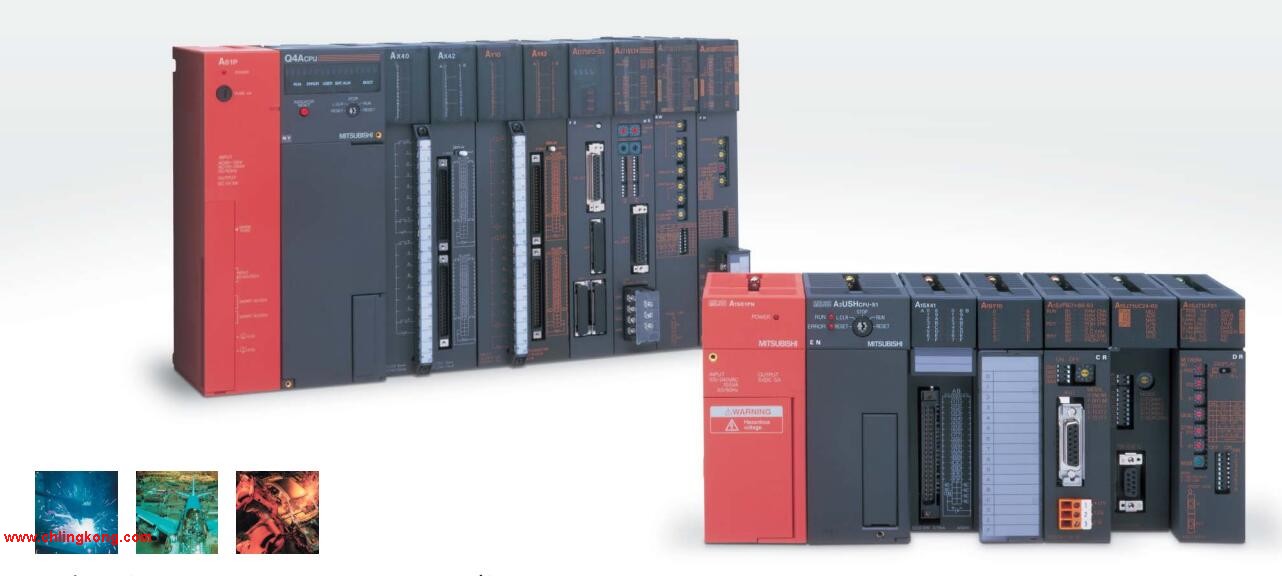

三菱PLC選擇包括對三菱PLC的機型、容量、I/O模塊、電源等的選擇三菱A73CPU-S3。
三菱plc分配I/O點并設計三菱PLC外圍硬件線路
畫出PLC的I/O點與輸入/輸出設備的連接圖或?qū)?yīng)關系表，
該部分也可在第2步中進行A73CPU-S3
設計PLC外圍硬件線路。
畫出系統其它部分的電氣線路圖，
包括主電路和未進入PLC的控制電路等。
由PLC的I/O連接圖和PLC外圍電氣線路圖組成系統的電氣原理圖。
到此為止系統的硬件電氣線路已經確定三菱A73CPU-S3。用于擴展底板的電纜3m，擴展底板每1臺增加一條。5插槽。
可以電源單位安裝的QnA/用于A系列單位安裝。
當從編程器輸入的程序存入到用戶程序存儲器中，
然后CPU根據系統所賦予的功能（系統程序存儲器的解釋編譯程序），
把用戶程序翻譯成PLC內部所認可的用戶編譯程序。
PLC的繼電器輸出接口電路
工作過程：當內部電路輸出數字信號1，
有電流流過，繼電器線圈有電流，然后常開觸點閉合，
提供負載導通的電流和電壓三菱A73CPU-S3。
當內部電路輸出數字信號0，則沒有電流流過，
繼電器線圈沒有電流，然后常開觸點斷開，
斷開負載的電流或電壓。
也就是通過輸出接口電路把內部的數字電路化成一種信號使負載動作或不動作三菱運動CPU單元。
I/O點數是PLC的一項重要指標。
合理選擇I/O點數既可使系統滿足控制要求，
又可使系統總投資低。
PLC的輸入輸出點數和種類應根據被控對象所需控制的模擬量、開關量等輸入/輸出設備情況來確定，
一般一個輸入/輸出元件要占用一個輸入/輸出點。
考慮到今后的調整和擴充，
一般應在估計的總點數上再加上20%~30%的備用量三菱運動CPU單元。
下面介紹集中控制系統I/O點數的估算。輸入輸出點數：1024點。
輸入輸出數據設備點數：1024點。
程序容量：14k。
附帶光數據通信線路功能(GI 電纜專用)三菱運動CPU單元。
每次掃描過程。集中對輸入信號進行采樣。集中對輸出信號進行刷新。
輸入刷新過程。當輸入端口關閉時，
程序在進行執行階段時，輸入端有新?tīng)顟B(tài)，新?tīng)顟B(tài)不能被讀入。
只有程序進行下一次掃描時，新?tīng)顟B(tài)才被讀入。
一個掃描周期分為輸入采樣，程序執行，輸出刷新。
元件映象寄存器的內容是隨著程序的執行變化而變化的。
掃描周期的長短由三條決定。
CPU執行指令的速度。
指令本身占有的時間。
指令條數。
由于采用集中采樣。
集中輸出的方式。
存在輸入/輸出滯后的現象象，即輸入/輸出響應延遲A73CPU-S3。
用戶程序存儲容量：是衡量可存儲用戶應用程序多少的指指標三菱A73CPU-S3。
通常以字或K字為單位。16位二進制數為一個字，
每1024個字為1K字。PLC以字為單位存儲指令和數據。
一般的邏輯操作指令每條占1個字。定時/計數，
移位指令占2個字。數據操作指令占2~4個字。
