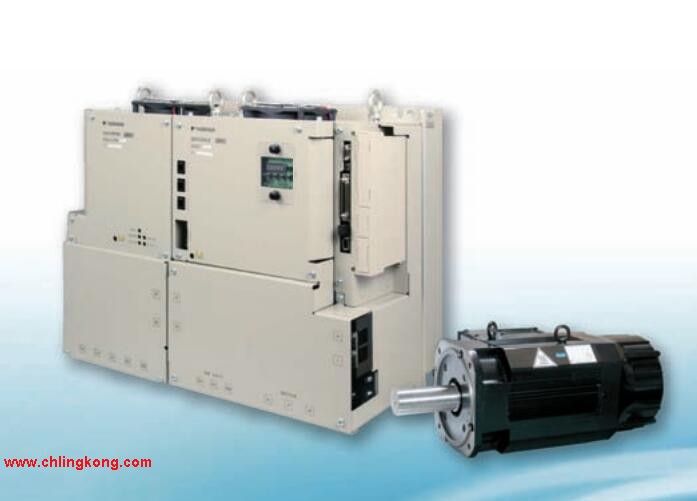

Σ-v系列伺服單元SGDV型。
大適用電機容量：7.5kw。
電源電壓：三相AC200V。
設計順序：A型。
接口：MECHATROLINK-Ⅱ通信指令型（直線伺服電機用）安川SGMVV-3ZD3B2B。
選配（硬件）：擱架安裝型。
實現實時通信。
以大的傳送速度10Mbps 和可設定的通信周期250μs～4ms，
實現了多30站的高速控制SGMVV-3ZD3B2B通過通信速度的高速化，
可實時收發各種控制用信息。
節能效益高。
條通信線路多可連接30站，可大幅削減接線成本和時間。
上位控制器的指令連接器僅需1 個，
而且無需速度/ 轉矩指令用D/A 轉換器或位置指令用脈沖發生器安川SGMVV-3ZD3B2B。
實現了的運動控制。
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。伺服電機SGMGH型。
額定轉速：1000r/min。
功率：5.5kw。
電源電壓：三相AC200V安川SGMVV-3ZD3B2B。
串行編碼器：17位對值。
設計順序：機床用。
軸端：直軸帶鍵帶螺孔。
選購件：帶DC90V制動。
高速進給系列：無負載時亦需高速運轉的場合。
主回路與控制回路的電源完全分離，
報警時可只關斷主回路電源，容易維護。
參數設定器內置。
由伺服驅動器本體可直接輸入?yún)?shù)安川大容量伺服電機。
節省配線。
采用了串行編碼器，編碼器配線數比原產品減少了1/2。
多合一控制：利用參數切換可別使用轉矩、位置、速度控制。Σ-V系列伺服電機SGMSV型。
額定輸出：5.0kw。
電源電壓：AC200V。
串行編碼器：20位增量型（標準）。
設計順序：標準。
軸端：直軸、帶鍵槽、帶螺孔（選配）安川大容量伺服電機。
選配：不帶選配。
大功率變化率。
品種齊全（1.0kW ～7.0kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67（7.0kw為IP22）。
用途示例：
貼片機安川大容量伺服電機。
印刷電路板打孔機。
機床進給裝置。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶∶FSGMVV-3ZD3B2B。
緣耐壓∶AC1500V 1分鐘（200V級），AC1800VV 1分鐘（400V級）安川SGMVV-3ZD3B2B。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。
