PROFIBUS-DP從站單元
CompoBus/D(設備網)主單元是一個符合于設備網的多主控總線。
適合設備網。
符合Alen-Bradley設備網，因此可連接各種設備歐姆龍C200HG-CPU63-ZE。
專用電纜節省接線工作量
二個節點通過一根專用電纜連接，大大減少接線工作量。
允許使用T型分枝接線，支路接線和多站接線C200HG-CPU63-ZE
利用C200HX,C200HG和C200HE系列主站多可連接50個從站單元，得到1600點I/O控制。
網絡長度不過500米時，高通信速度為125Kbpso
網絡長度不過100米時，高通信速度為500Kbpso
用CompoBus/B支持軟件Configrator可實現擴展歐姆龍C200HG-CPU63-ZE。
若使用支持軟件Configrato可實現在主單元的I/O配置變更，
在7個CPU上使用多個主單元。
CompoBus/S主單元高速ON/OFF總線省配線和減少工時。
大通信掃描周期為1ms。
在大1ms通信掃描周期內可與多32個從站單元通信、交換256點數據；
而與16個從單元通信、交換128點數據只需要0.5ms歐姆龍C200HG-CPU63-ZE。
專用電纜節省接線工作量。
主站單元與從站單元，或從站單元之問用專用扁平電纜或VCTF電纜連接。
允許使用T型分枝和多站接線。
用T型分枝連接器可以方便地增加從站單元數量，
使用T型分枝連接器和專用的扁平電纜，便于增加從站單元數量歐姆龍CPU可編程控制器。
長干線長度為100米。
允許在長的100米的干線上進行高速ON/OFF通信。輸出點數：16點、漏型。
額定電壓：DC24V。
大負載電流：0.3A。
外部接線：拆卸端子塊。
SYSBUS遠程I/O從站機架：可以歐姆龍CPU可編程控制器。
占用單元數：1CH。
國際標準：U、C、N、L、CE。
新改進的特殊I/O單元使得PC應用更為容易。
新增加了運動控制單元、雙軸高速計數器單元、8點模擬量I/O單元，
4點模擬量I/O混合單元?dú)W姆龍CPU可編程控制器。
安裝在CPU上特殊I/O單元數目已從多10個增加到16個，
它更充分利用了C200HX/HG PC的功能，
正確組合特殊I/O單元可以容易地對被控制系統進行管理。
可實現智能I/O讀寫指令。
只執行1條指令即可以傳送多個字的數據與C200HS兼容的全部特殊I/O單元都可以照常使用。

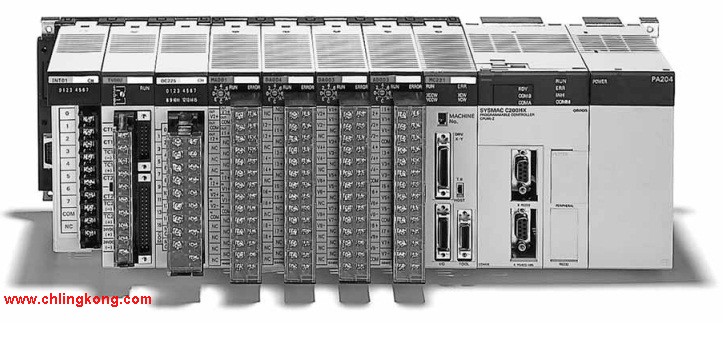

SYSMAC C200HX/HG/HE系列逐漸成為受用戶的喜愛的強有力的PC。I/O插槽數：5槽，只能用于C200H-CPU系列或者C200HS-CPU系列。
新改進的特殊I/O單元使得PC應用更為容易。
新增加了運動控制單元、雙軸高速計數器單元、8點模擬量I/O單元，
4點模擬量I/O混合單元。
安裝在CPU上特殊I/O單元數目已從多10個增加到16個，
它更充分利用了C200HX/HG PC的功能，
正確組合特殊I/O單元可以容易地對被控制系統進行管理。
OMRON已推出一種PC卡單元，它可以使用市售的PCMCIA卡，
這些卡如以太網卡或存儲器卡是供個人計算機接口使用的新支持。
現在，這些卡的功能已可可以在PC上得到運用C200HG-CPU63-ZE。
實現了PC卡單元的商品化。
CompoBBus/D（設備網）是一個開放式的多主控總線，
它是一種控制和數據信號混合的多位系統歐姆龍C200HG-CPU63-ZE。
CompoBus/S是一個高速ON/OFF機器系統總線，
它對減少連接如傳感器和執行機構之類元器件的現場線極其理想。
