運算控制方式：存儲程序反復運算。
輸入輸出點數：4096點。
程序容量：160K步。
實現高精度運動控制的多CPU系統
可通過執行順控程序和并行處理多CPU間高速通信，實現高速控制cc link模塊。
多CPU間的通信周期已與運動控制時間同步，可減少多余的控制時間。
安裝3個運動CPU模塊后，最多可對96軸進行伺服控制RJ71C24
最多1200K步的程序容量cc link模塊。
實現高精度運動控制的多CPU系統。
CPU模塊內置2個支持千兆位的網絡端口。
便于進行數據管理的數據庫功能。
內置安全功能的擴展SRAM卡。
可進行各種運動控制(位置、速度、扭矩、高級同步控制等）。
符合國際安全標準（ ISO 13849-1 PL e、 IEC 61508 SIL 3）的安全CPUcc link模塊。
最適合從計算機/微機環境進行移植的C/C++語言編程。輸入電源電壓：AC100?240V。
輸入頻率：50/60Hz正負5%。
輸入最大視在功率：120VA。
輸入最大功率：-。
額定輸出電流（DC5V）：3.5A。
額定輸出電流（DC24V）：0.6。

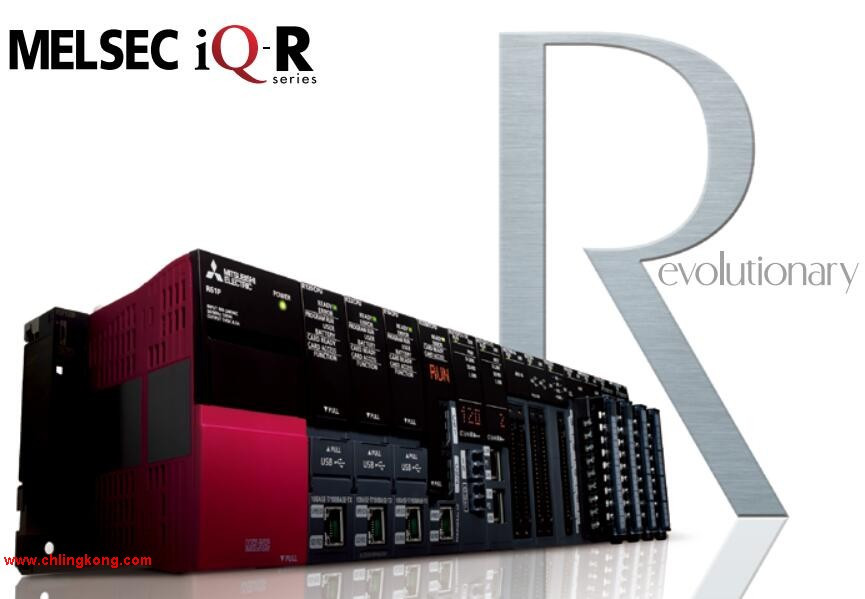

MELSEC iQ-R系列由 CPU模塊、電源模塊、基板模塊、輸入輸出模塊、智能功能模塊等各種模塊組成串行通信模塊。
對于整個系統，基板模塊最多可擴展到7級、模塊最多可安裝64個，
因此可構建大型系統。此外，通過使用RQ擴展基板模塊，
海還可有效利用MELSEC-Q系列模塊的資產。差分驅動器輸出。
控制軸數：2軸。
控制単位：mm、inch、degree、pulse串行通信模塊。
定位數據：600數據/軸。
模塊備份功能：將定位數據、模塊啟動數據保存到閃存ROM中 (無電池)。
啟動時間（運算周期0.444ms、1軸）：0.3ms。
最大輸出脈沖：5000000 pulse/s。
伺服間的最大連接距離：10m。
外部配線連接方式：40針連接器兩個。
直線插補：2軸。
圓弧插補：2軸串行通信模塊。
輕松進行定位控制
定位模塊使用通過工程軟件設定的“定位數據”進行位置控制和速度控制等。
在該位置控制和速度控制中還配備了增加“條件判斷”后執行或重復執行指定的定位數據等高級定位控制功能。
例如，在汽車車門的密封工序中，需要進行高精度的定位控制，
以便將密封劑涂抹在車門的密封部分。
因此，需通過直線和圓弧追溯準確的軌跡，執行高精度插補控制。
多種啟動方式
定位模塊除常規啟動以外，還有高速啟動、多軸同時啟動等多種啟動方式。
高速啟動為通過事先分析將要執行的定位數據，
在不受數據分析時間影響的情況下高速啟動的方式。
多軸同時啟動則為使指定的同時啟動對象軸與已啟動的軸同步開始輸出脈沖的啟動方式。
此外，在啟動時還可根據多個定位數據群依次啟動要運行的模塊。
可用于相同軌跡的重復控制。輸出點數：64點。
輸出形式：晶體管（漏型）輸出。
額定開閉電壓、電流：-。
額定負載電壓：DC12～24V。
最大負載電流：0.2A/點。
響應時間：1ms以下。
公共端方式：32點/公共端。
保護功能（過載、過熱）：有。
外外部配線連接方式：40針連接器兩個RJ71C24。
輸出模塊帶機械式繼電器器觸點機構，
包括括所用的負載電壓范圍較大的繼電器輸出型和可用于DC12~24V負載的晶體管輸出型三菱RJ71C24。

可根據負載電壓、輸出點數的不同，選擇最適合用戶需求的模塊。
根據繼電器觸點壽命進進行預防性維護RJ71C24。
繼電器輸出模塊可累計各輸出點的ON次數。
可通過了解該繼電器觸點的開關次數，根據繼電器壽命進行預防性維護。
