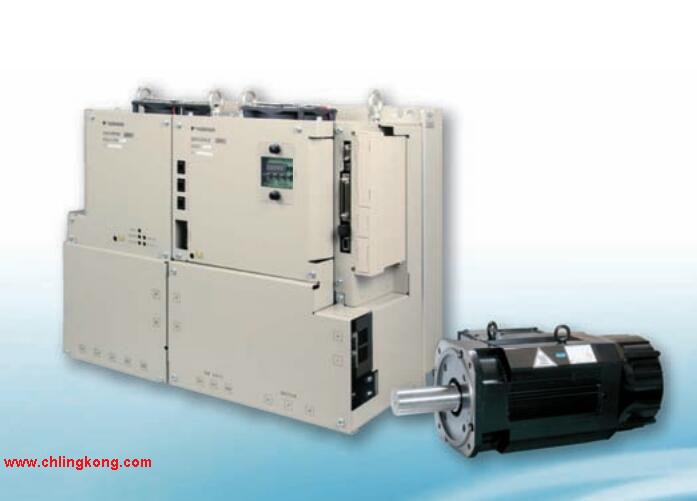

Σ-V系列伺服電機SGMGV型。
額定輸出：11kw。
電源電壓：AC200V。
串行編碼器：20位絕對值型（標準）。
設計順序：標準。
軸端：直軸、不帶鍵槽（標準）大容量伺服電機。
選配：帶油封、帶保持制動器（DC90V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）SGMVV-4ED3B6G
標準采用IP67大容量伺服電機。
用途示例：
機床。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式大容量伺服電機。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。Σ-V系列伺服電機SGMGV型。
額定輸出：15kw。
電源電壓：AC400V。
串行編碼器：20位絕對值型（標準）原裝SGMVV-4ED3B6G。
設計順序：標準（螺栓為銀色）。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶油封、帶保持制動器(DC24V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床原裝SGMVV-4ED3B6G。
傳送機械。
搬運機械。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）原裝SGMVV-4ED3B6G。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。伺服電機SGMAH型（轉速：3000r/min）。
功率：50W。
電源電壓：?jiǎn)蜗郃C100V。
串行編碼器：13位相對值。
設計順序：A。
軸端：直軸帶鍵帶螺孔。
選購件：帶油封、DC24V制動。
提高機械性能。
為了實現更高的生產效率，SGDMAH型以最佳的控制發掘機械的最高性能，
與原有機型相比，CPU運算時間為其1/2，通過擴充新控制算法，
定位時間縮短到原有產品的1/3，實現了出類拔萃的響應性。
縮短了參數設定和維護時間。
為了在短時間內建立高度系統，徹底追求了使用的簡便性。
靈活使用在線自動調整功能，
自動進行與機械特性相吻合的伺服系統的調整。
進而利用主回路/控制回路電源分離及報警跟蹤記憶功能等，可簡便的進行維護。裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
最大適用電機容量：11kw。
電源電壓：三相AC200V。
接口：指令選配安裝型（直線伺服電機用）。
選配（硬件）：擱架安裝型。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）＋全閉環模塊。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提提高維護作業效率）伺服電機電電纜安川。
節省接線，降低了成本并提高了可靠性。
由于上位控制器和伺服單元之間的通過通信網網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLCC 或電腦）簡單地進行各種定位動作伺服電機電纜。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。
SGMVV-4ED3B6G操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMVV-4ED3B6G&select=5
