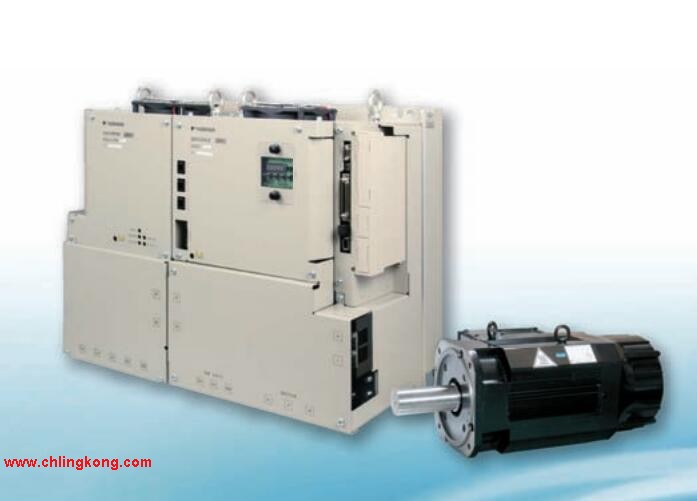

Σ-v系列伺服單元SGDV型。
最大適用電機容量：0.5kw。
電源電壓：三相AC400V。
設計順序：B型。
接口：模擬量電壓、脈沖序列指令型（直線伺服電機用）安川電機公司。
選配（硬件）：涂漆處理。
卓越的機械性能，盡在掌握之中!
輕松而高效的工作，已不再是夢想，
Σ-v系列伺服驅動，即可讓您夢想成真。
Σ-v系列配備的新型免調整功能，
打破了伺服驅動器 “不調整就不能順利運行” 的常識，
實現了即通即用SGMVV-3GDDBK1
Σ-v系列的新型高級自動調諧功能，
既可縮短安裝時間，又能充分發揮機械的性能安川電機公司。裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
最大適用電機容量：1.5kw。
電源電壓：三相AC400V。
接口：指令選配安裝型（直線伺服電機用）安川電機公司。
選配（硬件）：涂漆處理。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）＋全閉環模塊。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件安川SGMVV-3GDDBK1。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提高維護作業效率）。
節省接線，降低了成本并提高了可靠性。
由于上位控制器和伺服單元之間的通過通信網絡來連接，因此大幅度節省了接線安川SGMVV-3GDDBK1。
內置豐富的定位功能。
可從上位控制器（ PLC 或電腦）簡單地進行各種定位動作。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。Σ-v系列伺服單元SGDV型安川SGMVV-3GDDBK1。
最大適用電機容量：0.4kw。
電源電壓：單相AC100V。
設計順序：B型。
接口：MECHATROLINK-Ⅲ通信指令型（直線伺服電機用）。
選配（硬件）：涂漆處理。
實現實時通信。
以最大的傳送速度10Mbps 和可設定的通信周期250μs～4ms，
實現了最多30站的高速控制。通過通信速度的高速化，
可實時收發各種控制用信息。
節能效益高。
條通信線路最多可連接30站，可大幅削減接線成本和時間。
上位控制器的指令連接器僅需1 個，
而且無需速度/ 轉矩指令用D/A 轉換器或位置指令用脈沖發生器。
實現了高精度的運動控制。
除了轉矩、位置和速度控制，還可實現精度要求極高的同步相位控制。
由于可在線切換控制模式，因此可更有效、平滑地實現復雜的機械動作。Σ-V系列伺服電機SGMSV型。
額定輸出：4.0kw。
電源電壓：AC400V。
串行編碼器：20位增量型（標準）。
設計順序：標準。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶油封、帶保持制動器（DC90V）。
超大功率變化率。
品種齊全（1.0kW ～7.0kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67（7.0kw為IP22）。
用途示例：
貼片機。
印刷電路板打孔機。
機床進給裝置。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。

安裝方式∶法蘭蘭式SGMVV-3GDDBK1。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800VVV 1分鐘（400V級）安川電機公司。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。
