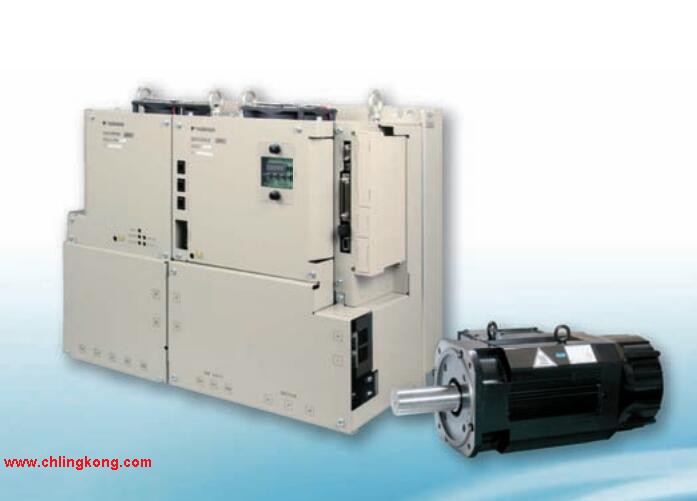

Σ-v系列伺服單元SGDV型。
最大適用電機容量：2kw。
電源電壓：三相AC200V。
設計順序：B型。
接口：模擬量電壓、脈沖序列指令型（直線伺服電機用）大容量伺服電機。
選配（硬件）：涂漆處理。
以最新技術追求使用便利性。
采用新免調整功能，無需調整。
還強化了抑振功能，可有效抑制負載波動。
大幅度縮短了設定時間SGMVV-3GA3B6S
運用工程工具 SigmaWin+ 的設定向?qū)Чδ芎团渚€確認功能，
可以看著畫面簡單地完成起動大容量伺服電機。
實現了 1kHz 以上的高響應性。
裝備有新型高級自動調諧功能。
通過該模型追蹤控制，縮短了定位時間，
并通過抑振功能，輕松實現了平滑的機械控制大容量伺服電機。Σ-V系列伺服電機SGMGV型。
額定輸出：1.8kw。
電源電壓：AC200V。
串行編碼器：20位增量型（標準）。
設計順序：標準。
軸端：直軸、帶鍵槽、帶螺孔（選配）。
選配：帶油封、帶保持制動器（DC90V）。
各種機械的進給軸驅動用（高速進給）。
品種齊全（300W～15kW，帶保持制動器）。
配備有高分辨率串行編碼器（20位）。
標準采用IP67。
用途示例：
機床。
傳送機械。
搬運機械原裝SGMVV-3GA3B6S。
食品加工機械。
額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶F。
絕緣耐壓∶AC1500V 1分鐘（200V級），AC1800V 1分鐘（400V級）。
保護方式∶全封閉自冷式IP67（軸貫通部分除外）原裝SGMVV-3GA3B6S。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。全閉環模塊。
最大適用電機容量：0.5kw。
電源電壓：三相AC400V。
接口：MECHATROLINK-Ⅲ通信指令型（旋轉型伺服電機用）原裝SGMVV-3GA3B6S。
設計順序：A。
硬件規格：動態制動器（ DB） 。
選配（軟件）：無選配（標準）。
選配（參數）：無選配（標準）。
選配模塊：全閉環模塊。
全閉環控制旋轉型伺服電機時，需使用全閉環模塊。
請安裝在各類伺服單元上。
利用安裝在機械側的外部編碼器（直線光柵尺）等檢出器輸出的位置反饋信號，實現高精度、高響應性定位。
可對應高分辨率的外部編碼器（直線光柵尺）。直驅型伺服電機SGMCV型。
額定轉矩：4.0N·m。
伺服電機外徑尺寸：φ135mm。
串行編碼器：22位（多圈絕對值編碼器）。
設計順序：A。
法蘭：反向負載側（導線側向引出）。
選購件：高機械精度（軸偏移、面偏移0.01mm）。
在不帶減速機的狀態態下直接驅動負載安川步進電機。
可實現從低速至高速的強力平滑運行
（瞬時時最大轉矩: 112～75N·m，最高轉速: 500～600r/min）安川。
利用22位高分辨率編碼器，，可進行高精度的分度。
采用中空結構，便于接線、配管。
用途示例：
半導體制造裝置置安川步進電機。
液晶電路板制造裝置。
各種檢查、試驗裝置。
電子元件封裝機。
C信息處理器。
C檢查設備。
各種自動化機械。
機械手。
SGMVV-3GA3B6S操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMVV-3GA3B6S&select=5
