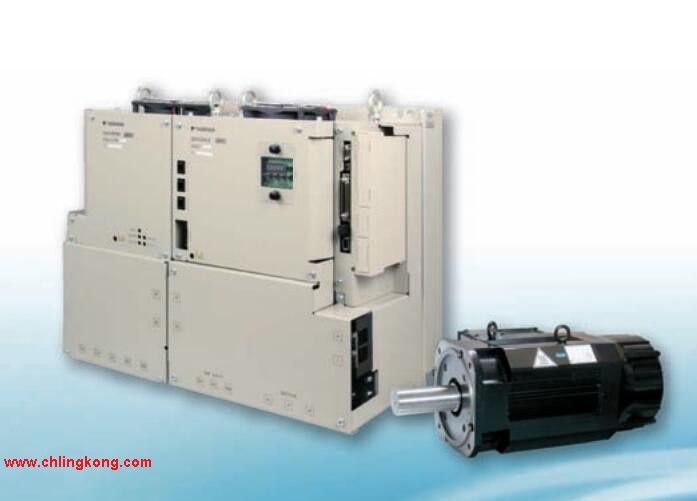

裝備INDEXER 功能型伺服單元（套件型號）。
最大適用電機容量：1.5kw。
電源電壓：三相AC400V。
接口：指令選配安裝型（旋轉型伺服電機用）。
選配（硬件）：基座安裝型（標準）SGMVV-2BA3BKB。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：INDEXER+全閉環模塊。
Simple。
通過程序方式的編程及串行指令，輕松實現運動控制SGMVV-2BA3BKB
也可通過Windows環境下安裝的支持工具（SigmaWin+）輕松啟動SGMVV-2BA3BKB。
可通過I/O模塊與上位控制器簡單連接。
Smart。
支持以基于程序表的定位運行為主要用途的運行方式。
可編程的定位點數最大為256點。
備有外部定位、JOG速度表運行、原點復歸、可編程信號輸出等豐富功能。
I/O點數為輸入：19點，輸出：16點SGMVV-2BA3BKB。
Speedy。
通過與高性能v系列組合，實現高速、高精度定位。
不使用運動控制器即可實現運動控制。直驅伺服電機SGMCS小容量型。
額定轉矩：10N·m。
伺服電機外徑尺寸：230mm。
串行編碼器：20位增量型（選配）。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型伺服電機 pwm。
法蘭規格：C face，反向負載側（導線側向引出）。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度。
采用中空構造，便于接線、配管伺服電機 pwm。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續伺服電機 pwm。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉。裝備DeviceNet通信功能型伺服單元（外部電源驅動型）（套件型號）
最大適用電機容量：0.1kw。
電源電壓：?jiǎn)蜗郃C100V。
接口：指令選配安裝型（旋轉型伺服電機用）。
選配（硬件）：基座安裝型（標準）。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（外部電源驅動型）。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提提高維護作業效率）。
節省接線線，降低了成本并提高了可靠性安川SGMVV-2BA3BKB。
由于上位控制器和伺服單元之間的通過通信網網網絡來連接，因此大幅度節省了接線SGMVV-2BA3BKB。
內置豐富的定位功能。
可從上位控制器（ PLC 或電腦）簡單地進行各種定位動作。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。
SGMVV-2BA3BKB操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMVV-2BA3BKB&select=5
