凌控導讀：QJ71C24是Q系列PLC的串行通訊模塊，它有RS232口（CH1）和RS422口（CH2）各一個。在A900GOT上安裝A9GT-RS4或A9GT-RS2串行通訊板以后可以連接到QJ71C24。這種方式稱作計算機鏈接方式。具體的連接步驟如下.
QJ71C24是Q系列PLC的串行通訊模塊，它有RS232口（CH1）和RS422口（CH2）各一個QJ71C24 在A900GOT上安裝A9GT-RS4或A9GT-RS2串行通訊板以后可以連接到QJ71C24QJ71C24 這種方式稱作計算機鏈接方式A900GOT 具體的連接步驟如下：
1． 安裝A9GT-RS4或A9GT-RS2通訊板，安裝對應的通訊驅動（A/QnA/Q CPU，QJ71C24）A900GOT
2．用GX Developer對QJ71C24模塊進行設置A900GOT
⑴ 選擇“Parameter”/“PLC parameter”進行如下設置連接

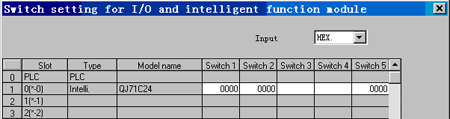

⑵ 點擊“switch setting”按鈕進行開關設置連接
RS422連接方式：
RS232連接方式：
3．接線：

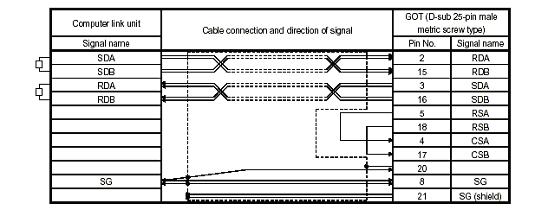

RS422連接：
注意：GOT側的8號和20號引腳要短接連接
當采用以上RS422方式連接時可以實現最遠1200米的長距離連接，在進行長距離連接時請使用屏蔽雙絞線，并按上圖所示在QJ71C24模塊的SDA與SDB之間以及RDA與RDB之間接上終端電阻（330 Ω 1/4 W）
RS232連接：
注意：GOT側的7和8號引腳要短接。
