1、序言
隨著工控技術的發展及工控技術與網絡技術、計算機科學的結合，將基于網絡的遠程監控引入工控應用已經實現觸摸屏 本例將通過一個完整的實例來敘述如何通過以太網對GP進行遠程監控及數據采集觸摸屏
本文以某廠家為例，該客戶要求將使用GP2500-SC41-24V型號觸摸屏的40余臺機器組網接受遠程監控及數據采集，通過PC監控每臺觸摸屏的畫面，并記錄每臺機器的產量及工藝參數觸摸屏 經過與該廠家的溝通與合作，我們實現了該廠的工藝要求遠程監控
以下為具體實現流程遠程監控

2、運行環境

2.1硬件環境：
* P III以上CPU，256M內存以上環境，具備網卡（NIC）或網絡接口的PC
* 有以太網口的GP觸摸屏（本例使用GP2500-SC41-24V）
* 交換機數臺（本例使用實達8口交換機）

2.2軟件環境
在MICROSOFT WINDOWS XP PROFESSIONAL系統下，安裝:
* WINDOWS組件，INTERNET信息服務IIS（INTERNET IMFORMATION SERVICE）：進入控制面板，添加刪除程序，添加/刪除WINDOWS組件，在“INTERNET信息服務IIS”前面方框內打勾，點擊確定添加完畢遠程監控
* ProPBWin，ProServer，GPWeb（包括compiler和server）。注意ProPBWin，ProServer，GPWeb要裝在同一Pro-face目錄下，推薦默認目錄。
* Microsoft Excel

2.3網絡配置
1)用網線連接：
用一根反轉網線連接PC和GP。

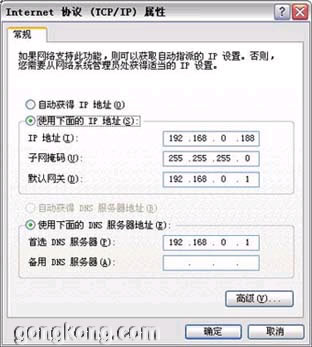

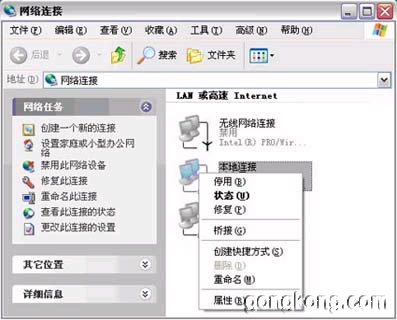

* 設置PC的IP地址：右鍵點擊“網上鄰居”，選擇屬性即進入“網絡連接”窗口，右鍵點擊“本地連接”，選擇屬性即進入“本地連接屬性”窗口，雙擊Internet協議（TCP/IP），修改屬性如下（本例設計算機為192.168.0.188，GP為192.168.0.100）。
* 設置GP的IP地址：若是新的不含系統的GP，直接點擊進入IP設置頁面，設IP地址為192.168.0.100。若是已經載入系統的GP，請按住GP液晶屏的三個角進入離線設置模（OFFLINE），選擇INITIALIZE，PLC SETUP，EXTENDED SETUP，ETHERNET SETUP進入IP設置頁面。

2)通過集線器或交換機連接：
用普通網線連接PC與交換機，GP與交換機。設置IP地址。通過交換機可以連接多個GP，要求每個終端的IP地址最后一個數字不相同。交換機之間可以通過網線相互連接。

3、通過Pro-Server獲取GP數據并存到EXCEL電子表格

3.1選取節點
運行Pro-Studio，點選tools菜單選擇search active node

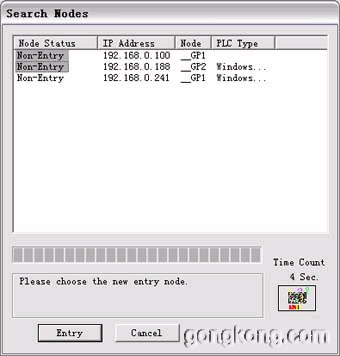

選擇你要監控GP節點和PC節點，

點擊Entry將節點載入。

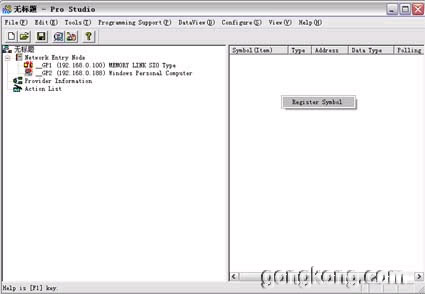

左邊樹形圖出現剛才載入的節點，右鍵點擊節點選擇Edit Node編輯節點，

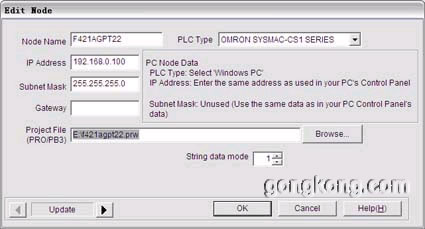

給GP節點選取正確的PLC類型和project工程文件

對GP進行畫面監控，直接跳轉到3.5

3.2注冊地址
所有在本程序中用到的地址必須在這里注冊。點擊節點名稱在右邊空白處取得此節點下的注冊地址列表，右鍵點擊列表空白處，選Register Symbol。

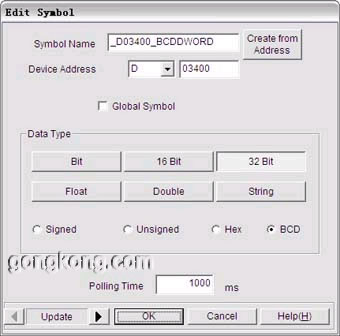

正確選擇Data Type和Device Address后點擊Create from Address將自動生成Symbol Name，雖然Symbol Name是可以修改的，但我們建議您使用自動生成的名稱，這個名稱是保證正確且不重復的。

3.3注冊動作

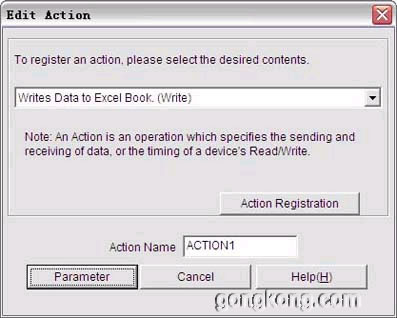

點擊Action List在右邊空白處取得動作列表，在列表空白處點擊右鍵選擇Register Action進入Edit Action界面。點擊下拉菜單選擇您要進行的動作，此處我們以寫數據到Excel文檔為例。選中后點選Action Registration按鈕，選擇Excel的執行程序。

完成后按Parameter。
