輸入：2通道。
200/100/10kpps。
計數器輸入信號：DC5/12/24V。
外部輸入：DC5/12/24V。
統一輸出：晶體管(漏型)。
DC12/24V。
0.1A/點。
0.4A/公共端。
40針連接器。
支持高分辨率設備。滿足高速高精度控制應用的脈沖輸入、高速計數器模塊產品群。

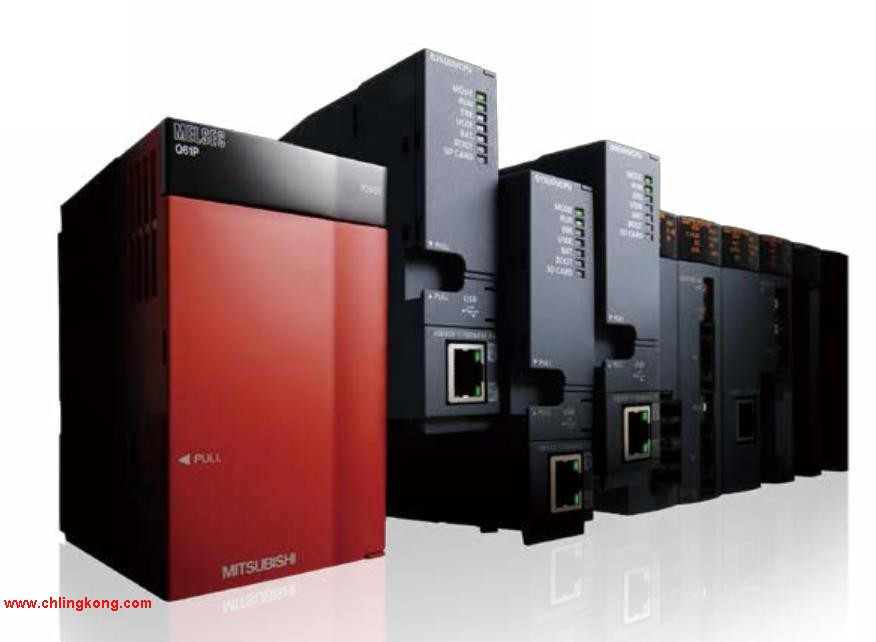

對高速脈沖串進行計數的高速計數器模塊Q173DCPU
可與外部編碼器組合使用進行定位等控制。
可切換最高計數速度，對從高速脈沖到上升沿/下降沿平緩的低頻脈沖進行計數。
每個1通道配備2點的外部一致輸出。
可根據用途選擇“一致輸出功能”、“連續比較功能”，實現外部設備的高速控制。（QD64D2）
提供多種功能，例如一致輸出測試功能（使用連續比較功能時）、預設功能、鎖存計數器功能，
以滿足各種應用需求。（ QD64D2）
輸入脈沖的最高計數速度可達8Mpps （差分輸入、2相4倍頻時）。
可在半導體、液晶制造等對位置精度要求高的設備中，
使用高分辨率編碼器執行精確的位置跟蹤。（ QD65PD2）控制軸數：最多32軸。
伺服放大器連接方式：SSCNETⅢ/H（2系統）。
可進行高度運行控制，自由對應。
面向大規模、中規模系統。
最大控制軸數：32軸（Q173DSCPU） , 16軸（Q172DSCPU）。
可根據用途選擇可編程控制器CPU、 C語言控制器。
通過使用3臺Q173DSCPU，可控制96軸。
支持安全監視功能、視覺系統。符合安全標準：EN954-1 類別4、ISO 13849-1 PL e。
安全輸入點數：1點（2輸入）。
起動輸入點數：1點。
輸入形式：P型（正極公共端/正極公共端輸入）
安全輸出點數：1點（3出力）。
彈簧夾端子臺型。
可簡單地追加安全系統。
只需連接至現有的CC-LINK，即可追加獨立的安全功能。
通過CC-link連接可節省配線。
不需要特別對安全繼電器模塊的狀態監視進行配線，實現了柜內/柜外省配線。
安裝狀態的可視化。
可監視安全輸出，以及安全輸入和內部繼電器狀態，在安全回路啟動時便于查明原因。PCI Express總線。
支持日語、英語OS。
多模光纖電纜。
雙回路控制器網絡（控制站/普通站）。
帶外部供電功能。
使混合的數據環境智能化，實現全新制造系統的CC-Link IE現場網絡模塊。
利用市面上的以太網電纜和連接器，可降低成本。
可進行通信速度達到1Gbps的高速通信。
提高了通信響應性，大幅縮短了周期時間。
提高了循環數據更新性能。縮短了傳輸延遲時間和應用程序的同步等待時間。
可讀取或?qū)懭肫渌究删幊炭刂破鞯臄?shù)據。
可通過GX Works2確認CC-Link IE現場網絡的狀態。
可在GX Works2上下式異常位置、異常原因、事件記錄，
因此可縮短發生異常到恢復正常運行的時間。
可構成大規模靈活網絡系統的MELSECNET/H網絡模塊。
MELSECNET/H網絡系統包括在控制站－普通站間通信的PLC間網絡和在遠程程主站--遠程I/O站間通信的遠程I/O網絡。
光纖回路系統……實現了10Mbps/25Mbps的高高速通信。
站間距離、總電纜距離長，抗干擾性強。
同軸總線系統……采用低成本同軸電纜，網絡構建成本低于光纖回路網絡。
雙絞線總線系統……結合使用高性價比的網絡模塊與雙絞線電纜，
網絡系統的構建成本非常低。
